Zigbee
Sans fil — Zigbee
Capteurs, actionneurs, modules radio
Ajout d’équipements sans fil directement gérés par le Board 8.
Architecture matériel
L’automate principal Smalt Board 8 est installé dans la Smalt Box. Des éléments Zigbee ou Modbus s’y raccordent ; hors boîtier, le Modbus alimente modules Smalt Board et compteurs.
Smalt Box
Boîtier qui contient l’automate principal
Smalt Board 8
Automate principal
Cloud Smalt
Smalt CONNECT
Application de pilotage
Le Smalt Board 8 est relié au cloud en Ethernet. L’application Smalt CONNECT se connecte au cloud depuis une tablette, un téléphone ou un ordinateur pour contrôler le Board.
Sur le Smalt Board 8, on peut ajouter des éléments :
Zigbee
Capteurs, actionneurs, modules radio
Ajout d’équipements sans fil directement gérés par le Board 8.
Modbus
Bus filaire depuis le Board 8
Raccordement d’équipements filaires vers et hors de la Smalt Box.
En dehors de la Smalt Box, via Modbus :
Modules d’extension rail-DIN
Extensions montées sur rail DIN, raccordées en Modbus.
Modules Smalt Board hors rail
Même famille d’extension, format hors rail-DIN.
Comptage énergie Modbus
Mesure précise des consommations raccordée au bus.
Actionneurs, capteurs, équipements tiers
Tout équipement compatible Modbus peut être intégré hors Smalt Box.
Architecture matériel
L’automate tablette pilote le logement. On y ajoute des éléments sans fil (capteurs / actionneurs) ou filaires (ex. vanne 2 voies chauffage). Relié au cloud, il se contrôle depuis une tablette ou un téléphone.
Automate tablette
Automate principal
Cloud Smalt
Tablette
Téléphone
L’automate tablette est connecté au cloud. Depuis une tablette ou un téléphone, on se connecte au cloud pour tout contrôler.
Sur l’automate tablette, on peut ajouter des éléments :
Sans fil
Température, présence, ouvertures, éclairage, volets…
Ajout d’équipements radio pour les usages quotidiens du logement.
Filaire
Ex. vanne 2 voies pour le chauffage
Pilotage filaire des organes techniques comme les vannes de chauffage.
Architecture matériel
Vidéosurveillance, contrôle d’accès, alarme anti-intrusion et visiophone/interphone : équipements, hubs et accès via Ethernet ou moniteurs locaux.

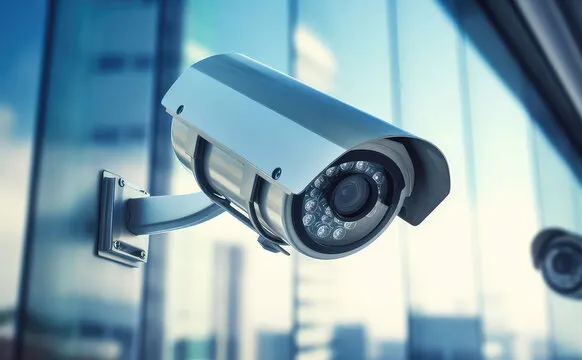

Caméras de vidéosurveillance
Connexion filaire
Enregistreur numérique
Enregistrement & supervision
Accès via Ethernet
PC (réseau filaire / Ethernet)
Tablette (Ethernet)
Téléphone (Ethernet)
Connexion filaire

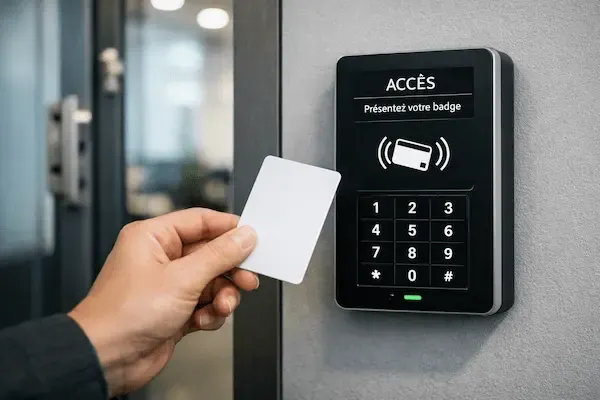

Centrale de contrôle d’accès
Alimentation secourue avec batterie
Accès via Ethernet
PC
Tablette
Téléphone
Connexion filaire ou sans fil
Centrale d’alarme anti-intrusion
Alimentation secourue avec batterie
Accès via Ethernet
PC
Tablette
Téléphone

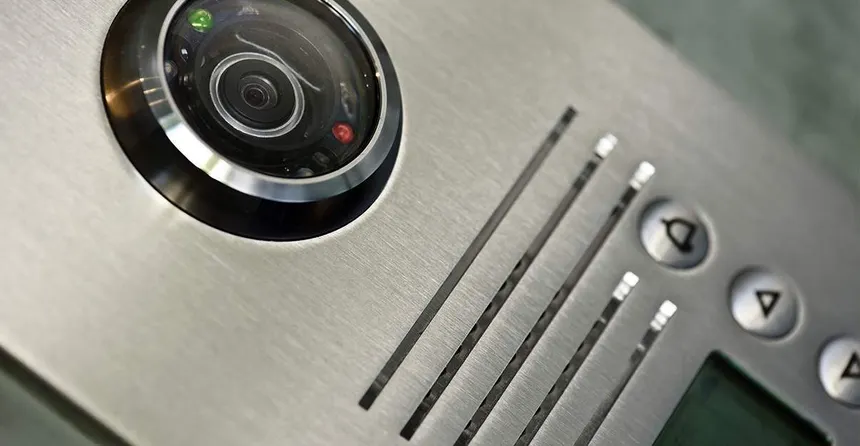

Platines visiophone / interphone
Connexion filaire
Switch
Réseau local filaire
Accès via Ethernet
Tablette (Ethernet)
Téléphone (Ethernet)
ou
Moniteurs d’intérieur (filaire local)
Moniteur d’intérieur

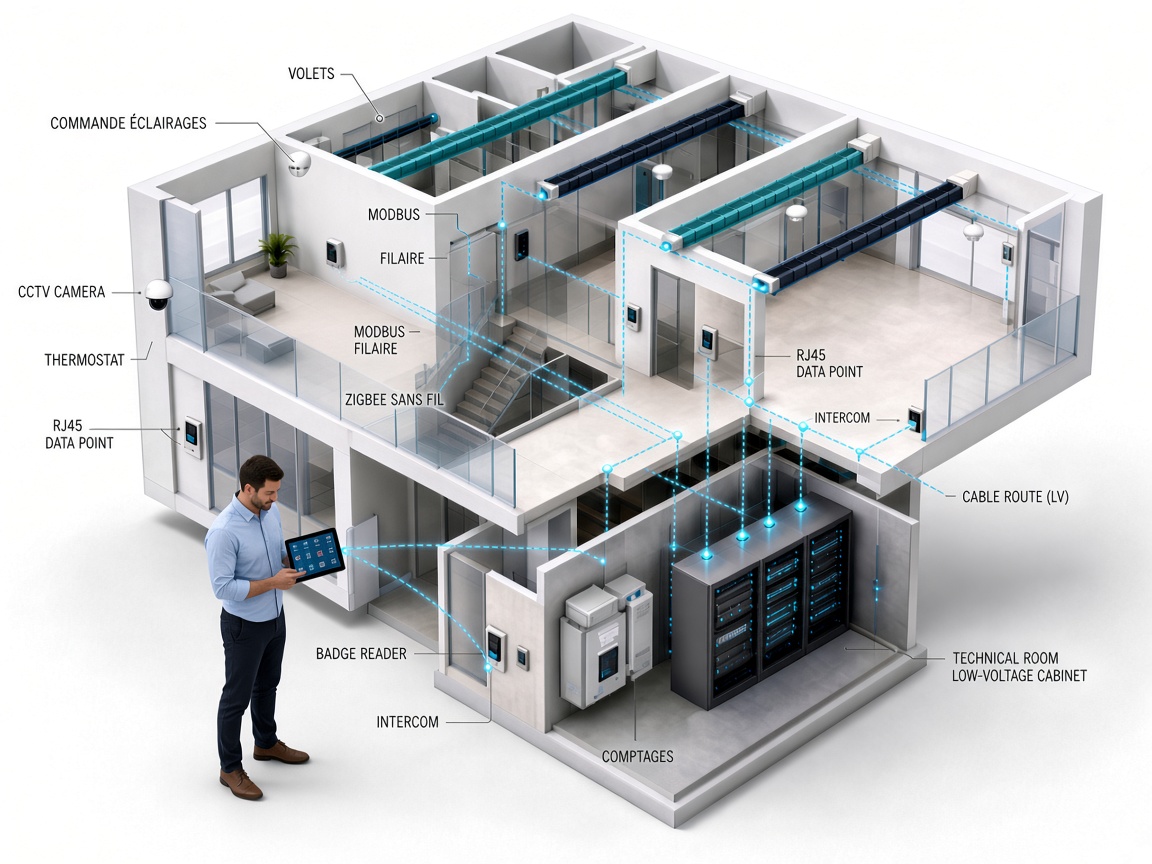

Architecture matériel
Capteurs, lumières et écrans reliés en filaire aux automates, serveur sur place, cloud Internet et pilotage Smalt CONNECT.
Connexion filaire
Automate 1
Automate 2
Automate 3
Connexion des automates
Serveur sur place

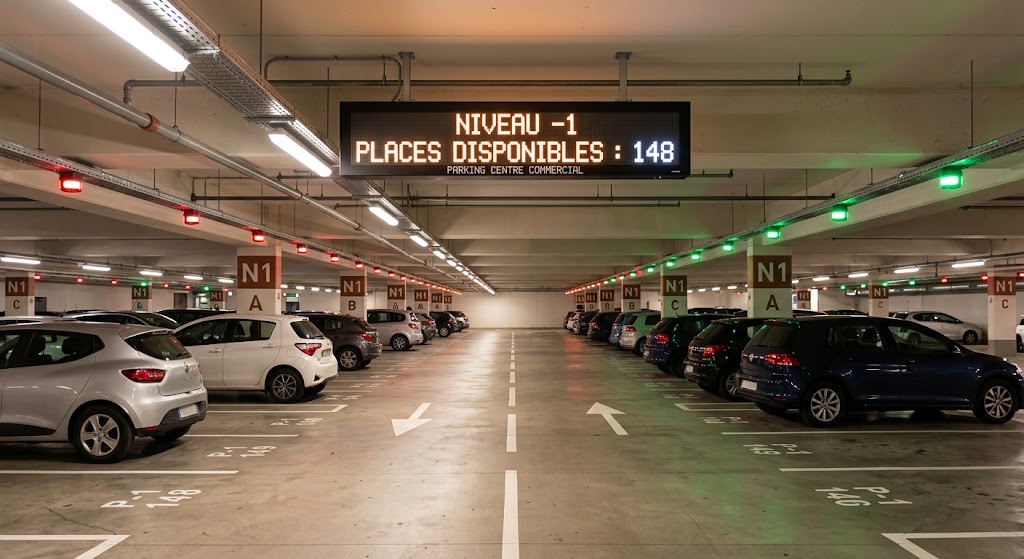

Centralise les automates du parking
Cloud Smalt
Smalt CONNECT
Application de pilotage
Les automates sont reliés au serveur sur place, puis au cloud via Internet. Avec Smalt CONNECT sur PC, tablette ou téléphone, on se connecte au cloud pour tout gérer et contrôler.
